Contrôle d'accès

WAL

Extrait Doc

13.56 MHz

Version lecture seule
Version lecture/écriture

WAL haute sécurité
Mifare Ultralight, Mifare Classic,
Mifare Ultralight C, Mifare Plus,
DESFire, DESFire EV1, NFC, CPS3, Moneo

Gamme
« Naturelles »

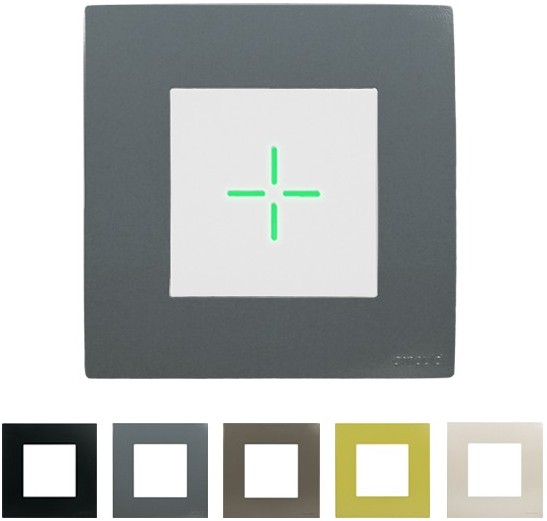

Lecteur encastrable de contrôle d'accès personnalisable
Le WAL Mifare Plus/DESFire EV1 est un lecteur de proximité haute sécurité spécialement conçu pour s'intégrer dans les boîtes
d'encastrement électriques. Ce lecteur est conforme aux standards ISO14443A, ISO14443-3B, ISO18092 (NFC) et supporte des
produits spécifiques comme les cartes CPS3 et Moneo. Le WAL répond à toutes vos problématiques de contrôle d'accès haute
sécurité, alliant discrétion et confort d'utilisation.
?

Multi-technologies, évolutifs

Les lecteurs encastrables WAL sont compatibles avec les
normes ISO14443 types A & 3B, ISO18092. Ils permettent
de lire simultanément toutes les puces de la famille NXP :
Mifare Ultralight, Classic (1Ko, 4Ko), Ultralight C, Mifare Plus

Personnalisation
aux couleurs
de votre société !

(S et X, 2Ko et 4ko), DESFire et DESFire EV1 et supportent
également des produits spécifiques comme la carte de santé
CPS3 (protocole IAS), les transactions NFC et Moneo.
Cette

fonction

multi-technologie

permet

à

ce

lecteur

d'accompagner des extensions, évolutions ou migrations de
technologies en toute simplicité.
?

Haute sécurité

La gamme de lecteurs WAL est
compatible avec l'ensemble des
interrupteurs de la collection Espace
d'Arnould. Afin d'assurer une parfaite intégration du
lecteur dans son environnement et de personnaliser
votre contrôle d'accès aux couleurs de votre société,
vous disposez d'un large choix de plaques déco !

Les lecteurs WAL de nouvelle génération exploitent les

STid vous propose les 5 coloris standards de la « Gamme

dernières technologies de puces sans contact Mifare avec les

Naturelles ».

nouveaux dispositifs de sécurisation des données.

Plus de personnalisation sur arnould.com :

Ils utilisent l'ensemble des algorithmes de sécurité disponibles
dans ces puces : Crypto1, DES, TDES, AES, etc. Pour plus
de sécurité, le WAL dispose d'un système innovant antiarrachement par accéléromètre vous donnant la possibilité
d'effacer les clefs d'authentification en cas d'arrachement.

u Commandez les plaques Espace Déco réf. 60809
v Retirez le sticker des plaques
w Découvrez le code au dos du sticker
x Accédez à Mon Espace Déco sur le site www.arnould.com
Choisissez, commandez et recevez gratuitement

?

Facilité d'intégration et d'installation

vos plaques déco

Les dimensions ultra compactes du WAL lui permettent de
s'intégrer dans l'ensemble des pots électriques européens
(entraxe de 60 mm). Le bornier débrochable réduit le temps
d'installation du WAL. Les oblongs circulaires permettent
d'utiliser les vis du pot électrique.

www.stid.com

WAL haute sécurité
Ultralight C, Mifare Classic, Mifare Plus, DESFire EV1

Caractéristiques
Fréquence porteuse / Normes

13.56 MHz. ISO14443A, ISO14443-3B (PUPI), ISO18092 (NFC)
Mifare Ultralight®, Mifare Ultralight® C, Mifare Classic®, Mifare Plus®, Mifare DESFire®,

Compatibilité puces

Mifare DESFire EV1®, NFC, famille SMART MX, cartes CPS3, Moneo
Lecture seule CSN, sécurisée (fichier, secteur) ou protocole sécurisé (Secure Plus)

Mode

Lecture écriture (SSCP)
Jusqu'à 6 cm avec un badge Mifare Classic®

Distance de lecture*

Jusqu'à 5 cm avec un badge Mifare Plus® / DESFire EV1®
- Sortie TTL standard : Protocole ISO2 (Data Clock), Wiegand (Wiegand / Chiffrés S31)

Interfaces de communication

- RS232 (Mode RS232 chiffrés S32)
- RS485 (Mode RS485 chiffrés S33)

Connectique

Bornier débrochable 8 points (3,81 mm)
Leds bicolore (couleurs : vert, rouge, orange)

Led bicolore

Configurable par badge et piloté par commande externe (0V) en R31/S31 - Par badge et par soft en
R32/S32/R33/S33 - Par soft en W32/W33
Configurable par badge et piloté par commande externe (0V) en R31/S31 - Par badge et par soft en

Buzzer intégré

R32/S32/R33/S33 - Par soft en W32/W33

Consommation optimisée

150 mA/12V typique

Alimentation

5 VDC à 24 VDC

Matériaux

PVC

Dimensions

70,5 x 70,5 mm

Températures de fonctionnement

- 20°C à + 55°C - Usage intérieur / extérieur

Fonction anti-arrachement

Détection arrachement par accéléromètre avec possibilité d'effacement des clefs

Fixation

Murale sur pots électriques ? Compatible avec pots électriques européens (diamètre : 67 mm)

Code article

Lecture seule numéro de série TTL :

WAL-R31-E/103-xx/y

Lecture seule sécurisée TTL :

WAL-R31-E/PH5-xx/y

Lecture seule sécurisée / Secure Plus TTL :

WAL-S31-E/PH5-xx/y

Lecture seule sécurisée RS232 :

WAL-R32-E/PH5-5AB/y

Lecture seule sécurisée / Secure Plus RS232 :

WAL-S32-E/PH5-5AB/y

Lecture seule sécurisée RS485 :

WAL-R33-E/PH5-7AB/y

Lecture seule sécurisée RS485 (interface EasySecure) :

WAL-R33-E/PH5-7AA/y

Lecture seule sécurisée / Secure Plus RS485 :

WAL-S33-E/PH5-7AB/y

Lecture/écriture RS232 :

WAL-W32-E/PH5-5AA/y

RS485
: de l'environnement d'installation du lecteur. Des perturbations
WAL-W33-E/PH5-7AA/y
*Attention : informations sur les distances de communication : Distances mesurées avec un badge ISOLecture/écriture
spécifique référencé par STid.
Dépendant
externes peuvent provoquer la diminution des distances de lecture.
Lecture/écriture RS485 (interface RemoteSecure) :

WAL-W33-E/PH5-7BB/y

y : Couleur lecteur hors plaque déco (1 : noir - 2 : blanc)
*Attention : informations sur les distances de communication : mesurées au centre de l'antenne, dépendant de la configuration de l'antenne, de l'environnement d'installation du lecteur, de la tension d'alimentation et du mode de lecture (sécurisé ou non).
Des perturbations externes peuvent provoquer la diminution des distances de lecture.

Côtes mécaniques (mm)

Compatible :

Kit de programmation SECARD

Badges ISO standard
Badges ISO hybrides Mifare
Revendeur officiel STid

Bracelets

Porte-clefs

Mentions légales : STid est une marque déposée de STid SA. Toutes les marques citées dans le présent document appartiennent à leurs propriétaires respectifs.
Tous droits réservés ? Ce document est l'entière propriété de STid. STid se réserve le droit, à tout moment et ce sans préavis, d'apporter des modifications sur le présent document
et/ou d'arrêter la commercialisation de ses produits et services. Photographies non contractuelles

Siège Social

Agence Paris IDF

STid America

20 Parc d'activités des Pradeaux

Immeuble Le Fahrenheit

Oxford # 30 Colonia Juárez

13850 Gréasque, FRANCE

28, rue de la Redoute

CP.06600 Delegación. Cuauhtemoc

92260 Fontenay-aux-Roses, FRANCE

México D.F.

+33 (0)4 42 12 60 60
+33 (0)4 42 12 60 61
info@stid.com

+33 (0)1 43 50 11 43

+52 (55) 52 56 47 06

+33 (0)1 43 50 27 37

+52 (55) 52 56 47 07

info@stid.com

info@stid-america.com
info@stid

www.stid.com

Flyer_WAL-HS_V1.00_FR

Kit de programmation pour la création des
badges de «configuration lecteurs» et des
badges «utilisateurs».
