Contrôle d'accès

GAT - LECTEUR MAINS LIBRES UHF COMPACT

Extrait Doc Extrait Notice installation Extrait Notice utilisateur

866 MHz
915 MHz
Version lecture seule
Existe en version lecture/écriture

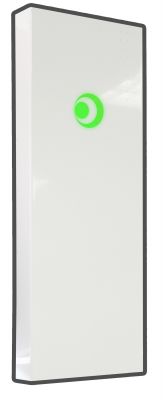

Lecteur UHF GAT

Identification
mains-libres

Lecteur UHF mains-libres compact
Versions monobloc et portique

Versions
ETSI et FCC

Contrôle d'accès mains-libres hautes performances
Le GAT est un lecteur UHF hautes performances développé pour les applications d'identification de contrôle d'accès mains-libres.
Le GAT permet l'identification de personnes en mouvement dans un couloir de passage jusqu'à 2 ou 4 m de largeur. Le lecteur GAT
est disponible en version simple ou double antenne avec en option un système de détection de passage permettant le comptage
et la lecture du sens de passage. Le lecteur peut être installé en environnements intérieurs ou extérieurs.

?

Zone de couverture totale et fiabilité de lecture

Intégrant la dernière génération du module STid URF (Module
UHF Full Power) ainsi qu'un système double antenne innovant,
le lecteur mains-libres GAT optimise automatiquement la zone
de lecture pour offrir une couverture d'identification optimale.
Le GAT est idéal pour les configurations d'identification de
personnes en mouvement.
?

Version monobloc ou portique

Pour garantir les meilleures performances quelles que
soient les contraintes liées à votre bâtiment, deux versions
sont proposées : version monobloc (2 antennes intégrées)
ou version portique (2 x 2 antennes). La version monobloc
couvre un champ d'identification atteignant deux mètres de
distance de lecture*. La version portique augmente la zone de
couverture du lecteur à quatre mètres*.
?

?

Résistance

La mécanique du lecteur GAT est conçue pour résister aux
environnements à forte densité de population. IP65, le
lecteur GAT peut être installé en environnements intérieurs
et extérieurs.
?

Détection de sens de passage et comptage

(en option)

Une version avec capteur de passage rend votre système
d'identification sans contact plus intelligent. Il vous permet
d'identifier tout passage d'individus non porteurs d'un badge
mais également de compter et d'analyser les sens de passage
dans une zone déterminée.

Zone de couverture totale
Fiabilité de lecture optimale

Facilité d'intégration et d'installation

Avec des dimensions compactes (80 cm x 30 cm x 5 cm), le
design et l'électronique du lecteur ont été développés pour
s'intégrer discrètement dans toutes les zones d'un bâtiment :
hall d'entrée, couloirs, etc.
L'installation du lecteur UHF GAT ne nécessite aucun réglage
électronique pour une mise en service très simple et rapide.
Le système est immédiatement compatible avec les systèmes de
contrôle d'accès existants grâce aux interfaces de communication
standards (Data/Clock, Wiegand, RS232).

Détection automatique du badge
Système d'identification mains-libres

*Attention : informations sur les distances de communication : Distances mesurées avec un badge ISO spécifique référencé par STid. Dépendant de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer la diminution des distances de lecture.

www.stid.com

Lecteur UHF GAT
Lecteur UHF mains-libres compact

Caractéristiques
Fréquence porteuse / Normes

UHF - Version ETSI 302-208 : 866 MHz et FCC Part 15 : 915 MHz

Compatibilité puces

EPC1 Gen 2 / ISO18000-6C

Mode

Lecture seule (Existe en version lecture et écriture)

Zone de couverture*

GAT version monobloc : jusqu'à 2 m avec un badge ISO UHF STid
GAT version portique : jusqu'à 4 m avec un badge ISO UHF STid

Système anticollision

Oui

Interfaces de communication

- Sortie TTL standard. Protocole ISO2 (Data Clock); Wiegand
- RS232
- RS485

Connectique

Bornier à vis 2x13 points
Versions RS232 et RS485 : bornier à vis débrochable 8 points

Indicateur de lecture

Led (vert/orange/rouge) et buzzer

Consommation optimisée

2,5 A max sous 12V DC

Alimentation

Typ. 12V DC (de 9V DC à 36V DC)

Matériaux

PVC Blanc - Classe au feu M1

Dimensions

80 x 30 x 5 cm (hors fixation)

Températures de fonctionnement

- 20°C à + 55°C - Usage intérieur / extérieur

Résistance

IP 65

Fixation

Sur Pied, murale (verticale), plafond (horizontale)
- Fourni : kit de fixation murale (KFX-GAT-02)
- Option : kit de fixation sur mât (KFX-GAT-01)
- Option : kit de fixation murale orientable (KFX-GAT-03)

*Attention : informations sur les distances de communication : Distances mesurées avec un badge ISO spécifique référencé par STid. Dépendant de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer la diminution des distances de lecture.

Côtes mécaniques du lecteur GAT (mm)

Code Article
X : E-GAT Mono ; F-GAT Duo

ETSI TTL :

GAT-R41-X/U04-xx/2

ETSI RS232 : GAT-R42-X/U04-xx/2
ETSI RS485 : GAT-R43-X/U04-xx/2
ETSI USB :

GAT-R45-X/U04-5AC/2

FCC TTL :

GAT-R51-X/U04-xx/2

FCC RS232 : GAT-R52-X/U04-xx/2
FCC RS485 : GAT-R53-X/U04-xx/2
FCC USB :

GAT-R55-X/U04-5AC/2

ETSI RS485 : GAT-R43-F/U04-7AC/2
avec option comptage
FCC RS485 : GAT-R53-F/U04-7AC/2

Le lecteur GAT existe également en version lecture/écriture
et dans un large choix d'interfaces de communication

Mentions légales : STid est une marque déposée de STid SA. Toutes les marques citées dans le présent document appartiennent à leurs propriétaires respectifs.
Tous droits réservés ? Ce document est l'entière propriété de STid. STid se réserve le droit, à tout moment et ce sans préavis, d'apporter des modifications sur le présent document et/ou d'arrêter la commercialisation de ses produits et services. Photographies non contractuelles

Siège Social

Agence Paris IDF

STid UK

STid America

20 Parc d'activités des Pradeaux

Immeuble Le Fahrenheit

Innovation centre

Varsovia 57, Interior 501, Colonia Juárez

13850 Gréasque, FRANCE

28, rue de la Redoute

Gallows Hill, Warwick

CP 06600, Delegación Cuauhtémoc

92260 Fontenay-aux-Roses, FRANCE

CV34 6UW, United Kingdom

México D.F.

+33 (0)4 42 12 60 60
+33 (0)4 42 12 60 61
info@stid.com

+33 (0)1 43 50 11 43

+44 (0) 1926 217 884

+52 (55) 52 56 47 06

+33 (0)1 43 50 27 37

+44 (0) 1926 217 701

+52 (55) 52 56 47 07

info@stid.com

info@stid.com

info@stid-america.com
info@stid

www.stid.com

Flyer_GAT-RO_v2.00_FR

avec option comptage



Lecteur UHF GAT
Lecture seule
Notice d'installation

UHF reader GAT
Read only
Installation procedure

Références des produits / Products references
Versions monobloc
?
?
?

Versions portique
?
?
?

GAT-Rx1-E-U04 : TTL
GAT-Rx2-E-U04 : RS232
GAT-Rx3-E-U04 : RS485

x= 4
5
6
7
8

GAT-Rx1-F-U04 : TTL
GAT-Rx2-F-U04 : RS232
GAT-Rx3-F-U04 : RS485

Caractéristiques
+9 Vdc à +36 Vdc
(+12 Vdc Typique)
2.5 A sous +12 Vdc
RS485 (L+ & L-)
RS232 (TD & RD)
TTL (Wiegand / Clock & Data)
Raccordement :
Bornier à vis 2 points & Bornier à vis 8 points
Pas de 5,08 mm
Température de fonctionnement : -20 °C / +55°C
Indice de protection :
IP66 / Ik07
Puce lue :
EPC1 Gen2 (ISO 18000-6C) 96 bits max.
Relais :
1 A max sous 30 Vdc.
Type de câble préconisé
Utiliser du câble multiconducteur blindé par tresse, reliée à la masse du concentrateur.
Déport max RS485 :
1000 m. à 9600 bauds (SYT2 6/10 ° conseillé)
Déport max RS232 :
15 m.
(SYT2 6/10 ° conseillé)
Wiegand / Clock & Data:
1 paire 6/10° - 30 m max
1 paire 9/10° - 50 m max
2 paires 6/10° - 60 m max
2 paires 9/10° - 100 m max
3 paires 6/10° - 100 m max

ETSI (Standard Européen / European standard)
FCC (Standard Américain / American standard)
Régulation Maroc / Morocco Regulation)
Standard Australien / Australian standard
Standard Nouvelle-Zélande / New Zealand standard

Characteristics
+9 Vdc up to +36 Vdc
(+12 Vdc Typical)
2.5 A Under +12 Vdc
RS485 (L+ & L-)
RS232 (TD & RD)
TTL (Wiegand / Clock & Data)
Pin out:
Connector 2 points & Connector 8 points
Thread 5.08 mm / 0.2000 in
Temperature:
-4.00 °F / +131.00°F
Protection:
IP66 / Ik07
Chip:
EPC1 Gen2 (ISO 18000-6C) 96 bits max.
Relay:
1 A max under 30 Vdc.
Recommended cables
Use a multi-conductor cable, pair shielded.
Max length RS485:
1000 m / 3 280.84 ft at 9600 bps (SYT2 AWG24 Recommended)
Max length RS232:
15 m / 49.21 ft.
(SYT2 AWG24 recommended)
Wiegand / Clock & Data:
1 pair AWG24 - 98,43 ft / 30 m max
1 pair AWG35 - 164,04 ft / 50 m max
2 pairs AWG24 - 196,85 ft / 60 m max
2 pairs AWG35 - 328,08 ft / 100 m max
3 pairs AWG24 -328,08 ft / 100 m max

Alimentation :
Consommation :
Communication :

Power supply:
Consumption:
Communication:

Communication
Pour plus d'informations concernant le dialogue avec le lecteur, veuillez consulter la
spécification du protocole.

Communication
More details about reader's communication are available in the protocol specification

Vue générale / Overview
Les différents composants et les connexions du lecteur sont ci-dessous (pour plus d'informations, se reporter au chapitre Détails).
The different components and the connections are represented below (for more details, please refer to the Details chapter).
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

Alimentation / Power Supply
GND
GND
GND
IN 1
L+/TD/Data/D0 Voie 1
L-/RD/Clock/D1 Voie 1
NC*
NC*
NC*
NC*
NC*
NC*
NC*
NC*
NC*
NC*

17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33

NC*
NC
NC*
NC
NC*
NC*
NC*
NC*
NC*
NC
NC
NC
NC
NC
NC
NC
NC

A
B
C
D
E
F

Vis de fixation / Screws TORX M3x12
Coupleur UHF / UHF Coupler
Carte alimentation / Power supply board
Carte Interface / Interface board
Antennes / Antenna
Carte LEDS / LEDS board
Information visuelle communication Coupleur UHF /
Indication for communication with the UHF coupler
Information visuelle communication Host /
Indication for communication with the Host
Buzzer
Bornier de connexion / Connector
Presse-étoupes / Stuffing box
Résistance de fin de lignes / End of line resistor
Switch SW1
Commutateur de filtrage:/ Filtering switch
Voie IN 1-4
Relais 1-4 / Relay 1-4

G
H
I
J
K
L
M
N
O
P

.
26 27 28 29 30 31 32 33

D

P

E

L
M
F

C

H

K

D

G

N

B

I
O

0

1 15 16 17 18 19 20 21 22 23 24 25

J

A
E

2 3

© STid 2014 ? NI1081B05 - Ed. 29/10/2014

4 5

6

7

8 9 10 11 12 13 14

Lecteur UHF GAT
Lecture seule
Notice d'installation
Fonctionnement

UHF reader GAT
Read only
Installation procedure

l'initialisation du lecteur de 12 secondes (tous les paramètres sont pris à ce moment
§Configuration de la carte interface).
Après l'initialisation, clignotement de la Led verte pendant 4 secondes (le lecteur
recherche un tag de configuration sur l'antenne).
Si un tag de configuration est détecté sur l'antenne principale, la Led clignote
rapidement 6 fois signalant la prise en compte du tag.

Operating mode
? When the reader is switched on, the green Led stays lit during initialization of the
reader 12 seconds (All parameters are taken at this time § Configuring the interface
board).
After initialization, blinking of green Led for 4 seconds (the reader will look for a
configuration tag on the antenna).
If a configuration tag is detected, the Led blinks quickly 6 times signaling the tag is
taking into account.

? Le lecteur peut gérer une anticollision à hauteur de 4 tags maximum par antenne.
Si plusieurs tags sont présents dans le même champ, les codes sont envoyés un par
un, un délai d'environ 200 ms séparant l'envoi de chaque trame.
Le cycle de scan, variant suivant le nombre de tags présents, est au plus rapide de
100 ms.

? The reader can manage an anticollision up to 4 tags max by antenna.
If there are several tags in front of the reader, the codes send one by one with a delay
of 200 ms.
The cycle of a scan varies according the number of tags present in front of the
antenna. The fastest is 100 ms.

? Un tag lu provoque un clignotement de la Led verte de visualisation, un bip sonore du
buzzer ainsi que l'activation du Relais pendant 200 ms.

? When the reader reads a tag, green led of visualization, buzzer and Relay are
activated one time for 200 ms.

? Chaque antenne principale (maître et esclave), est composée de deux antennes
(repérées E) situées sous le capot (soit un total de 2 pour la version monobloc ou 4
pour la version portique). Ces antennes E fonctionnent en multiplexage et sont
sollicitées par le Coupleur UHF B une par une pour une durée de 100 ms chacune.
Configuration de la carte interface
Filtrage (N)
Si le commutateur est sur On (Mode filtrage avec anticollision), le lecteur émettra le code
de l'identifiant présent dans le champ une seule fois durant un délai définit à la
configuration du lecteur (6, 9, 12 ou 15 secondes ? 6 par défaut).
Si le commutateur est sur Off (mode rafale), le lecteur émettra le code toutes les 200 ms
environ.
La carte interface mémorise 4 tags par antenne soit max 16 tags, si le nombre de tags
est supérieur le filtrage ne fonctionnera pas correctement.
Choix du protocole de communication (M) :
Il est possible de configurer la sortie du lecteur entre différents formats (TTL, RS232,
RS485 ou OFF). Pour cela positionner le commutateur SW1 (M) sur le numéro
correspondant au format de sortie (1 : TTL, 2 : RS232, 3 : RS485 et 4 : OFF) et présenter
le tag de configuration créé avec l'application Ultrys lors du démarrage du lecteur. La
structure des trames peut être modifiée via l'application Ultrys. (se référer à §Protocole).
Résistance de fin de lignes (L) :
A utiliser, lors d'une communication RS485, lorsque la distance de câble de données
approche ou est supérieure à 100 m et que la communication se dégrade (signaux non
francs, erreurs de trames etc..).
Voie IN1 (O) :
Si J5 sur OFF, le lecteur n'activera la lecture que si un 0 Vdc est présent sur l'entrée IN1
(activation pendant la période de présence du 0 Vdc + 5 secondes supplémentaires
après le changement d'état sur l'entrée IN1).
Si J5 sur On, le lecteur scannera continuellement.
Buzzer (I) :
Le buzzer est activé lors de chaque lecture. Il est possible de l'inhiber en positionnant le
commutateur J8 (placé au-dessus du buzzer) sur la position OFF.
Protocole
Le protocole de communication est configurable uniquement via l'application l'Ultrys.
?
Protocoles TTL (Wiegand & ISO2) :
- ISO2 (Clock & Data) ? Décimal (7 octets max).
- Wiegand avec LRC ? Hexadécimal (12 octets max) + LRC
- Wiegand sans LRC ? Hexadécimal (12octets max).

? Each main antenna (Master and Slave) are composed of two secondary antennas
(names E) located under the cover. These antennas E are multiplexed and activated
during 100 ms one after the other by the UHF Coupler B.

?

?

? A la mise sous tension, la Led verte de visualisation reste allumée pendant

Protocoles Série (RS232 & RS485) :
Il est possible de configurer la structure de la trame avec les paramètres optionnels
suivants (grisés) :
1 octet
STX
0x02

1 octet + X octets
Voie1 + Données du tag*
0x01 nn?..nn

1 octet
LRC

1 octet
CR
0x0D

1 octet
LF
0x0A

Choice of the communication (M):
It is possible to set the output reader between different formats (TTL, RS232, RS485 or
OFF). To do this, place the switch SW1 (M) on the number corresponding to the output
format (1: TTL, 2: RS232, 3: RS485 and 4: OFF) and present the configuration tag
created with Ultrys software in front of the reader at the initialization. The frame structure
can be changed via Ultrys software (refer to §Protocol).
End of line resistor (L):
Use it (on RS485 connection) when the distance of the data cable approach or is above
100 meters and the communication is degraded (polluted signals, frame errors etc...).
Lane IN1 (O):
If J5 is OFF, the reader will activate the RF field only if there is a 0 Vdc on the input IN1
(activation during the presence of the 0 Vdc + additional 5 seconds after the status
change on input IN1).
If J5 is ON, the RF field will be continuously activated.
Buzzer (I):
The buzzer is activated when the reader reads a tag. To turn it off, place the switch J8
located just close to the buzzer on position OFF.
Protocol
Communication protocol is configurable only with Ultrys application.
?
TTL Protocol (Wiegand & ISO2):
- ISO2 (Clock & Data) ? Decimal (7 bytes max).
- Wiegand with LRC
? Hexadecimal (12 bytes max) + LRC
- Wiegand without LRC ? Hexadecimal (12 bytes max).
Serials protocol (RS232 & RS485):
It's possible to configure the structure of the frame with the following optional
parameters (grayed):

1 octet
ETX
0x03

STX+ETX : Ajout d'un 0x02 (STX) et 0x03 (ETX) en début et fin de trame.
CR/LF: Retour chariot (0x0D + 0x0A).
LRC : Octet de contrôle (XOR de tous les octets précédents hormis STX).
Données transmises en : décimal ou hexadécimal.
ASCII : Si cette option est activée, les données incluses dans la trame
seront au format ASCII. (la taille des données du tag lu sera alors doublée).
- Zéro non-significatifs : Complète la trame avec des 0 non significatifs (en
début de trame).
D'autres options de configurations sont accessibles via l'application Ultrys telles que :
Lecture inversée ou non inversée / Temps de filtrage / Vitesse de communication /
Buzzer actif ou non / Activation et maintien du relai lors de la détection.
Recommandations
? La tension d'alimentation aux bornes du lecteur doit être comprise entre +9 Vdc et +36
Vdc.
? Eloigner autant que possible le lecteur des câbles de transmission informatique ou
d'origine de puissance (secteur ou Haute Tension). Les perturbations qu'ils peuvent
engendrer peuvent varier en fonction de leur puissance de rayonnement et de leur
proximité avec les lecteurs.
? Eloigner les lecteurs entre eux d'environ deux mètres et éviter de croiser les champs
simultanément de plusieurs lecteurs.
? Utiliser une alimentation filtrée et régulée.
? Régler l'antenne de façon à être parallèle aux identifiants.
? Eviter de regarder la Led Haute luminosité capot ouvert.
? Serrer modérément les vis de fixation du capot afin de ne pas écraser le joint
d'étanchéité.
? Ne pas plier les câbles d'antenne. Respecter un rayon de courbure de 15 cm
minimum.
? Ne pas faire de spires avec les câbles d'antenne.
? Il est recommandé d'utiliser une alimentation 2.5 A à 3 A minimum.
? Il est important pour l'utilisateur de se positionner à au moins 25 cm d'une
antenne en fonctionnement (distance minimale d'exposition).
? Utiliser une ferrite (2 passages) sur le câble (alimentation et données) Exemple :
Référence WE74272733 Wurth Electronik.
-

Configuration of the interface board
Filtering (N):
If the switch is On (filtering with anti-collision mode), the reader emits the code of
identifier present in the field only once during a time defined in order (6, 9, 12 or 15
seconds ? default 6s).
If the switch is OFF (burst mode), the reader emits the same code every 200ms
approximately.
The interface board stores 4 tags per antenna (16 is max tags), if the number of tags is
greater, the filter will not work correctly.

1 byte
STX
0x02

-

1 byte + X bytes
Voie1 +Tag Data*
0x01 nn?..nn

1 byte
LRC

1 byte
CR
0x0D

1 byte
LF
0x0A

1 byte
ETX
0x03

STX+ETX: Add 0x02 (STX) and 0x03 (ETX) at the start /end of frame.
CR/LF: Carriage Return (0x0D + 0x0A).
LRC: Checksum (XOR off all previously bytes without STX).
Data sent in: decimal or hexadecimal.
ASCII: if this action is activated, the data will be sent in ASCII mode. (data
size will be doubled).
- Non-significant zero: Complete frame with not significant zero (at the
beginning of frame).
There are other options available via Ultrys software:
Reversed reading / Filtering time / Baudrate / Buzzer on or off / Triggers and maintains
relay at the detection of tag.
Recommendations
? The power supply on the connector of the reader must be +9 Vdc min. up to +36 Vdc
max. (+12 Vdc Typical).
? Move away as many as possible the cables of power and computer (Ex: RJ45, sector,
etc.).
? Move away the readers between them about two meters and avoid crossing the fields
of several readers.
? Use a filtered and regulated power supply.
? Adjust the position of the reader in order to be parallel to the tags.
? Do not look the Led of visualization with the cover opened.
? Do not clamp strongly the screws of fixation of the cover to not crush the joint of
waterproof quality.
? Do not make loop with the cable of the antenna.
? Respect a radius of curvature (15 cm).
? A power supply which provides 2.5 A to 3 A min. is required.
? For a safe exposure, please take care that the distance between the user(s) and
the antenna(s) has to be minimum 25 cm.
? Use a ferrite (2 passages) for the cable (power supply and data)
Example: Reference WE74272733 Wurth Electronik.

© STid 2014 ? NI1081B05 - Ed. 29/10/2014

Lecteur UHF GAT
Lecture seule
Notice d'installation

UHF reader GAT
Read only
Installation procedure

Dimension

Fixation / Mounting
Trois kits de fixations sont disponibles : sur mât (1), mural fixe (2) par défaut, mural
Three mounting kits available: pole-mounting (1), fixed wall-mounting (2) by default,
orientable (3).
adjustable wall-mounting (3).

1- Kit de fixation sur mât / Pole-mounting kit:
KFX-GAT-01

2x

+

4x

+

© STid 2014 ? NI1081B05 - Ed. 29/10/2014

2x

Lecteur UHF GAT
Lecture seule
Notice d'installation

UHF reader GAT
Read only
Installation procedure

2- Kit de fixation mural / Fixed wall-mounting kit:
KFX-GAT-02

2
x

+

4x

3- Kit de fixation mural oriental / Adjustable wallmounting kit:
KFX-GAT-03

+

+ 6x

+ 2x

Déclaration de conformité

Declaration of compliance

STid déclare que le lecteur GAT-x4x E&F est conforme aux exigences essentielles de la
Directive R&TTE 1999/5/CE. Une copie de notre déclaration est disponible sur demande
adressée à qualite@stid.com.
Le lecteur GAT-x5x est certifié FCC

STid declares that the reader GAT-x4x E&F is compliant to the essential
requirements of the Directive R&TTE 1999/5/CE. A copy of our
declaration is available upon request to qualite@stid.com.
The reader GAT-x5x has FCC marking.

Adhérent ?DEEE Pro? / ?DEEE Pro? Adherent
En réponse à la règlementation, STid finance la filière de recyclage de Récylum dédiée aux DEEE Pro qui reprend gratuitement les matériels électriques d'éclairage, les
équipements de contrôle et de surveillance, et les dispositifs médicaux usagés.
Plus d'informations sur www.recylum.com.
In response to the regulation, STid finances the Récylum dedicated to DEEE Pro recycling chain. Lighting electrical equipments, control and monitoring devices, and
used medical devices are taken back free of charge.
More information on www.recylum.com.

© STid 2014 ? NI1081B05 - Ed. 29/10/2014



Identification de personnes
Système Mains-libres
Lecteur RFID UHF STid ? GAT

NOTE D'APPLICATION

Identification de personnes par lecteur UHF Mains-Libres

Introduction
Le lecteur GAT permet l'identification « mains libres » de personnes en mouvement.
Ce document a pour objet de décrire l'approche qu'il convient d'avoir pour aborder un projet
d'identification de personnes à l'aide de la technologie UHF et du lecteur GAT, afin d'obtenir un résultat
optimal en fonction des variantes, de la configuration et des contraintes de l'installation.

Principes généraux de la technologie UHF
Principe de fonctionnement
Le lecteur GAT utilise la technologie radiofréquence « UHF » (Ultra-Haute Fréquence) « passive » c'est-àdire que la puce de l'identifiant n'utilise pas de batterie/pile pour fonctionner, elle reçoit l'énergie
nécessaire du lecteur. La fréquence utilisée en Europe pour cette technologie est de 866 MHz (915 MHz
aux USA).
Cette technologie UHF passive permet donc de lire une information contenue dans une puce
électronique télé alimentée à plusieurs mètres.
Usages et limitations, effets de l'environnement, « bon à savoir »?
Dans cette technologie, certaines lois physiques s'appliquent et peuvent influencer le fonctionnement.
Les grandes lignes à retenir sont les suivantes :
-

Les matériaux sur lesquels ou derrière lesquels le tag sera utilisé vont influencer les
performances de lecture en terme de distance et vitesse. Un tag se doit d'être adapté à son
environnement pour donner les meilleurs résultats.
o
o

Un même tag placé sur du métal ou derrière du verre n'aura pas du tout le même
fonctionnement.
A cette fréquence on observe un phénomène d'absorption d'onde en présence
d'éléments liquides conducteurs (ex : eau).
Le corps humain fera donc obstacle à la lecture d'un tag s'il se trouve entre le
lecteur/antenne et le tag lui-même ou si le tag est situé contre le corps ou encore si la
main se trouve sur le tag.

-

Les ondes arrivant sur une surface sont en partie réfléchies : les ondes émises par le lecteur
peuvent rebondir sur des obstacles et être déviées. La présence d'obstacle dans le champ de
lecture pourra influencer les résultats.

-

La technologie UHF peut être directive : selon les cas, une antenne aura un « champ de lecture »
assez directif, un peu à la manière de la zone d'éclairage d'un spot. Il faudra donc prévoir son
implantation en tenant compte de la zone de lecture de l'antenne, selon ses caractéristiques.

-

Un tag UHF peut aussi avoir une direction privilégiée liée à la polarisation de son antenne : un
tag dit « linéaire » sera sensible à son orientation, et ne se lira pas aussi bien horizontalement
que verticalement ou inversement.

© STid 2012 ? Reproduction interdite | Introduction

2

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

Optimum
Compte tenu des contraintes précédemment évoquées, il conviendra de chercher les conditions de mise
en ?uvre qui vont optimiser les performances du système, à savoir la meilleure position possible entre
l'antenne et le tag.
La position relative du tag par rapport à l'antenne va conditionner les performances. La distance
maximale et la meilleure détection seront obtenues dans les conditions de présentation du tag suivant
les recommandations qui suivent.

© STid 2012 ? Reproduction interdite | Principes généraux de la technologie UHF

3

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

Positionnement des identifiants
Objectif : La façon de porter l'identifiant influençant les performances de lecture, il faut le positionner
afin d'optimiser la qualité/performance de lecture.

Badge format carte de crédit avec porte badge tour de cou
Il est recommandé de porter le badge autour du cou de façon
visible en le laissant libre.
NE SURTOUT PAS :
- coller le badge près du corps
- mettre la main devant le badge
- porter le badge sous une veste ou dans une poche

Nous vous recommandons l'usage des portes badges rigides
qui permettent d'éloigner le badge du corps (Réf. STid : PB001, PINCE-001).

Tag semi-passif en bracelet ou collier
Ces identifiants, dit semi-passif, sont équipés d'une pile qui alimente la puce lorsque l'identifiant se
trouve dans le champ de l'antenne.
Ces identifiants ont une portée de détection moins importante que les badges mais l'assistance de la
pile permet plus de liberté de positionnement (par exemple dans un sac).

© STid 2012 ? Reproduction interdite | Positionnement des identifiants

4

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

Approche des projets
Lorsqu'on aborde un site à équiper avec une configuration GAT il convient de respecter certaines
étapes.
Analyse de site
Recenser les informations de base nécessaire à la définition de la configuration à retenir :
- Plan de site
- Sens de circulation
- Dimensionnements
Définition des objectifs
Zones d'identification : définir là où on veut que les personnes soient identifiées
- Emplacements
- Dimensions
Choix des matériels
A partir des objectifs et contraintes recensés dans les étapes précédentes on va pouvoir envisager des
premiers choix d'équipements : nombre d'antennes, type d'identifiant ?
Les contraintes vont orienter les choix techniques.
Cette analyse va donner dès le début une bonne vision de la faisabilité de la configuration souhaitée et
éventuellement des aménagements / compromis nécessaires.
Définir les tests
Dès le départ nous recommandons de définir les tests nécessaires à la validation de la configuration
(Mono ou Duo) avec le client ? s'il doit y en avoir une.
Notes importantes
? En fonctionnement, le GAT émet un champ principal de face mais aussi un champ secondaire
arrière plus faible. Lorsque le GAT est installé contre un mur les identifiants se trouvant dans la
pièce juste derrière ce mur peuvent être détectés. Pour pallier à ce phénomène il est possible
d'utiliser un blindage à l'arrière des lecteurs (ex : peinture métal sur le mur?).
? A savoir : si un nombre important de personnes passe en même temps de façon très proche,
une personne peut en masquer une autre.
? L'identification de personnes est une action volontaire.
? Le GAT détecte les identifiants présents dans une zone de détection plus ou moins grande en
fonction de la configuration, de l'identifiant choisi et de l'environnement. Vous devez tenir
compte de ce fonctionnement surtout si vous ne voulez pas que des identifiants soient lu en
dehors des zones que vous aurez définies.

© STid 2012 ? Reproduction interdite | Approche des projets

5

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Duo (portique)
Positionnement optimal pour un double sens de passage
Les deux antennes doivent être installées parallèlement l'une par rapport à l'autre et éloignées au maximum de
quatre mètres. Dans le cas d'une réduction de performances, rapprochez les deux antennes.
Le bas de chaque antenne doit être positionné à une distance d comprise entre 60 et 80 cm du sol.
Maître

l (cm)

Esclave

d

L (cm)

L (cm)

Taille de la zone de détection en fonction des identifiants utilisés (1)
Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

Badge ISO Hybrid
Puce UHF GEN2 + Mifare 1K
Réf. STid CCTWR70

l (cm)

Bracelet (Battery Assisted)

Pendentif (Battery Assisted)

L (cm)

ETSI

200
400

400
340

320
330

110
120

180
220

FCC

200
400

320
300

220
280

180
150

120
180

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant
(2)
l'interface ou votre application .

(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.
(2) : Sur l'interface actionner le filtrage (cf. FAQ). Dans votre application mettre en place une fonction de dé doublonnage des identifiants.

© STid 2012 ? Reproduction interdite | GAT Duo (portique)

6

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Duo (portique) version avec capteur
Positionnement optimal pour un double sens de passage
Dans cette configuration c'est la position du capteur qui va imposer le positionnement du GAT.
Les deux antennes doivent être installées parallèlement l'une par rapport à l'autre, centrées par rapport au
capteur. L'écartement entre les deux antennes, dépend de la hauteur d'installation du capteur.
Le bas de chaque antenne doit être positionné à une distance d comprise entre 60 et 80 cm du sol.

Capteur Irisys

H (m)

Maître

Esclave

d

Capteur IRISYS 2100
Des précautions particulières sont à prendre lorsque vous devez installer votre capteur à proximité
immédiate d'une porte.
Se référer aux documentations du capteur IRISYS IRS2100 pour les recommandations d'installation et la
configuration de celui-ci.
Le volume de détection du capteur dépend de sa hauteur d'installation. Il est recommandé de l'installer entre
2.50m et 3.20m (en dehors de ces valeurs, le volume de détection peut être réduit ou la détection peut-être
altérée).

© STid 2012 ? Reproduction interdite | GAT Duo (portique) version avec capteur

7

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres
Positionnement des antennes GAT / hauteur du capteur
Lors de l'installation vous devez vous assurer que toutes les personnes comptées par le capteur soient aussi
détectées par le GAT et inversement.
La zone de détection du GAT est supérieure à la zone de comptage du capteur. C'est donc la zone de détection
du capteur qui va conditionner celle du GAT.
Pour cela nous vous conseillons de respecter les valeurs du tableau ci-dessous :

Zone de comptage du
capteur

Ecartement entre les deux
antennes du GAT

L (m) x L(m)

(m)

2.5

2.3 x 2.3

2.3

3.0

2.8 x 2.8

2.8

3.5

3.2 x 3.2

3.2

Hauteur du capteur
H (m)

Veillez à ce que les personnes soient obligées de passer entre les deux antennes, notamment si le couloir est
physiquement plus large que le portique GAT.

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant votre
(2)
interface et votre application .

Badges recommandés
Dans cette configuration nous vous préconisons d'utiliser les tags suivants:
?
?
?
?

Badge ISO puce UHF GEN2, Réf. STid CCTW360
Badge ISO Hybrid puce UHF GEN2 + Mifare 1K, Réf. STid CCTWR70
Bracelet BAP
Pendentif BAP

© STid 2012 ? Reproduction interdite | GAT Duo (portique) version avec capteur

8

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Mono Latéral
Positionnement optimal pour un double sens de passage
L'antenne doit être installée parallèlement au sens de passage.
Le bas de l'antenne doit être positionné à une distance d comprise entre 60 et 80 cm du sol.

l (cm)

d

Taille de la zone de détection en fonction des identifiants utilisés(1)

Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70

Bracelet (Battery
Assisted)

Pendentif (Battery
Assisted)

L (m)

l = 200 cm ETSI
l = 200 cm FCC

180

160

90

150

200

170

250

250

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant votre
(2)
interface et votre application
Pour l'utilisation du BAP version bracelet il y a toutefois une restriction : le bracelet doit être porté au poignet afin
qu'il se trouve directement devant le GAT.
(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.
(2) : Sur l'interface actionner le filtrage (cf. FAQ). Dans votre application mettre en place une fonction de dé doublonnage des identifiants.

© STid 2012 ? Reproduction interdite | GAT Mono Latéral

9

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Mono de face
Positionnement optimal pour un sens de passage unique
L'antenne doit être installée perpendiculairement au sens de passage.
Le bas de l'antenne doit être positionné à une distance d comprise entre 60 et 80 cm du sol.

l (cm)

d

A
L (cm)

Zone de détection

Taille de la zone de détection en fonction des identifiants utilisés(1)
L et l sont les coordonnées du point A, point limite de la zone de détection.
Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70

ETSI

FCC

0 (dans l'axe du GAT)
200
250
300

Pendentif (Battery
Assisted)

400
360
600
360
-

500
380
580
380

l (cm)

L (cm)
0 (dans l'axe du GAT)
200
250
300

Bracelet (Battery
Assisted)

600
300
600
300
-

600
360
600
360
-

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant votre
(2)
interface et votre application .
(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.
(2) : Sur l'interface actionner le filtrage (cf. FAQ). Dans votre application mettre en place une fonction de dé doublonnage des identifiants.

© STid 2012 ? Reproduction interdite | GAT Mono de face

10

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Mono Plafond
Positionnement optimal pour un sens de passage unique
L'antenne doit être installée au plafond au-dessus de la zone de détection désirée.

Plafond

h (cm)

Sol

L (cm)

Taille de la zone de détection en fonction des identifiants utilisés pour h = 250 cm(1)

Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70

Bracelet (Battery
Assisted)

Pendentif (Battery
Assisted)

220
220

150
180

L (cm)
ETSI
FCC

300
300

200
260

Dans cette configuration, la largeur de la zone de détection est de 3.5 mètres.

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant votre
(2)
interface et votre application .

(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.
(2) : Sur l'interface actionner le filtrage (cf. FAQ). Dans votre application mettre en place une fonction de dé doublonnage des identifiants.

© STid 2012 ? Reproduction interdite | GAT Mono Plafond

11

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres

GAT Mono dessus de porte
Positionnement optimal pour un sens de passage unique
L'antenne doit être fixée au-dessus de la porte et orientée vers la zone de détection désirée. La hauteur
d'installation va dépendre de l'inclinaison de la GAT.

?
Plafond

h (cm)

Sol

L (cm)

Taille de la zone de détection en fonction des identifiants utilisés pour h = 250 cm(1)

Badge ISO
Puce UHF GEN2
Réf. STid CCTW360

?
45°
20°

Badge ISO Hybrid
Puce UHF GEN2 +
Mifare 1K
Réf. STid CCTWR70

Bracelet (Battery
Assisted)

Pendentif (Battery
Assisted)

500
500

240
500

L (cm)
500
500

340
350

Dans cette configuration, la largeur de la zone de détection est de 3.5 mètres.

Déplacement dans la zone de détection
Aucune précaution particulière n'est à adopter quant à l'allure de passage devant le GAT.
Si un nombre important de personnes passe en même temps de façon très proche, une personne peut en
masquer une autre.
Lors d'un même passage, un identifiant pourra être lu plusieurs fois. Vous gérez cet aspect en configurant votre
(2)
interface et votre application .

(1) : les distances de détection dépendent de l'environnement d'installation du lecteur. Des perturbations externes peuvent provoquer des variations de distance de lecture.
(2) : Sur l'interface actionner le filtrage (cf. FAQ). Dans votre application mettre en place une fonction de dé doublonnage des identifiants.

© STid 2012 ? Reproduction interdite | GAT Mono dessus de porte

12

NA1081X-02

Identification de personnes par lecteur UHF Mains-Libres
Foire Aux Questions

Problème / Symptômes
Mon lecteur redémarre
constamment.
En RS485, la communication se
dégrade (signaux non francs,
erreurs de trames?)

Cause probable

Recommandation

Ampérage insuffisant

Vérifier le type de câble, l'alimentation et la
distance entre l'alimentation et le lecteur.

La distance de câbles
approche ou est supérieure
à 100 mètres.

Utiliser des résistances de fin de lignes (L).

Mon lecteur ne démarre pas.

Tension insuffisante
Mauvais câblage

- Vérifier la tension aux bornes de la carte
interface (broches 0 et 1).
- Utiliser une alimentation régulée.
- Vérifier le câblage.

Lorsque je présente un identifiant
mon lecteur émet une série de
BIP, la LED verte clignote et le
même code est réémis.

Le filtrage n'est pas activé
(le même identifiant est lu
plusieurs fois)

Activer le filtrage, sur la carte interface, en
déplaçant le cavalier (N) en position ON.

Mon lecteur ne lit pas l'identifiant
(pas de BIP et la LED reste dans
son état par défaut).

Version Duo :
L'antenne esclave est mal ou
pas connectée
Version Mono :
les antennes internes sont
mal connectées
Mauvaise configuration

La trame remontée par le lecteur
ne correspond pas à celle
attendue.

Protocole de communication
incorrect
Mauvais câblage

En version duo quatre mètres :
mauvaise détection.

Mon lecteur lit en dehors de la
zone de détection désirée.

Mon capteur IRISYS ne fonctionne
pas.
Des identifiants se trouvant dans
la pièce juste derrière le GAT sont
détectés

Les distances de détection
dépendent de
l'environnement
d'installation du lecteur. Des
perturbations externes
peuvent provoquer des
diminutions de distance de
lecture
Puissance du lecteur trop
élevée
La zone de détection du GAT
n'est pas réglable

Mauvais câblage
Mauvais paramétrage du
capteur
Le GAT a un champ arrière

Vérifier que les deux câbles de l'esclave sont
correctement raccordés sur le maître.
Vérifier la connexion des antennes internes.
Vérifier la configuration du lecteur
(spécifiée à la commande ou réalisée par
vous-même avec le logiciel Ultrys).
Positionner, sur la carte interface, le
commutateur SW1 (M) sur le numéro
correspondant au format de sortie
(4 : OFF, 3 : RS485, 2 : RS232 et 1 : TTL).
Vérifier le câblage sur la carte interface
(5 : L+/TD/Data/D0 6 : L-/RD/CLOCK/D1).

Rapprocher les deux antennes.

Baisser la puissance (à l'aide du logiciel de
configuration Ultrys).
Déclencher la lecture du GAT sur
événement (ex : boucle au sol, cellule?) :
utiliser l'entrée IN1 de la carte interface
(broche 4) et mettre le commutateur (J5)
sur OFF.
Vérifier le câblage du capteur sur la carte
interface (+V, GND, Line1, Line2).
Vérifier le paramétrage du capteur (Mode
Airlock Connections).
Utiliser un blindage à l'arrière des lecteurs
(peinture métallisée...).

© STid 2012 ? Reproduction interdite | GAT Mono dessus de porte

13

NA1081X-02
