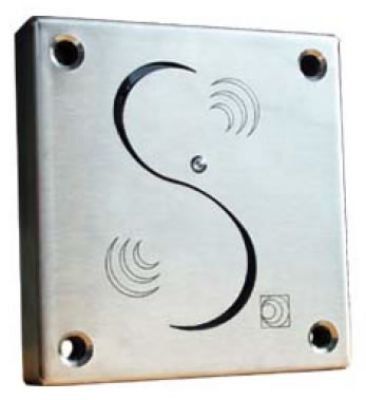

AVX - LECTEUR PROX DESIGN ANTIVANDALE

Extrait Notice installation

Notice d'installation

Lecteur de proximité antivandale - Modèle AVX - R11 (ISO2 & Wiegand)
1?? Schéma de câblage :

Détail de raccordement
des résistances de pull-up

Alimentation
12V / 0,5A min.
Commandes des LEDS

10 k
10 k

4

Signaux de données

0
1
2
3
4
5
6
7

0
1
2
3
4
5
6
7

3

+12V
2

10 k

CAVALIER
Ouv ert : Buzzer éteint
Fermé : Buzzer actif

Type R11
(ISO 2)
0V
+12 VDC
Code
Data
Clock
Mode
Led Vert
Led Rouge

Type R14
(Wiegand)
0V
+12 VDC
Data 0
Data 1
Clock
Mode
Led Vert
Led Rouge

2?? Type de câble préconisé :

à répétition le code du badge, aussi vite qu'il pourra, tant qu'il
restera dans le champ du lecteur.

Utiliser un câble multiconducteur blindé par tresse. Dans le
cas d'une télé-alimentation, utiliser:

Pour annuler la temporisation, il faut raccorder cette entrée
« Mode » comme suit :

1 paire 6/10è jusqu'à 30 m
2 paires 6/10è jusqu'à 60 m
3 paires 6/10è jusqu'à 100 m

1 paire 9/10è jusqu'à 50 m
2 paires 9/10è jusqu'à 100 m

3?? Câblage des pull-ups
Pour les signaux de données, si les résistances de pull-ups ne
sont pas équipées au niveau de la centrale ou unité locale à
laquelle est connectée le lecteur, il est nécessaire de rajouter
des résistances de 10K?, au niveau du lecteur, à câbler
comme indiqué sur le schéma.

4?? Buzzer
Le buzzer donne une indication de lecture correcte,
indépendante des autorisations pouvant être liées au badge. Il
fonctionnera dès qu'un badge sera lu. Il est possible de le
désactiver totalement en ôtant le cavalier situé à coté du
buzzer.

0V
+12V

1. Débrancher l'alimentation du lecteur
2. Relier l'entrée Mode au 0V avec un fil
3. Rebrancher l'alimentation

Data / Data 1
Clock
Mode

Vérifier le fonctionnement en présentant une carte devant le
lecteur qui doit émettre un Bip à chaque lecture.
4. Débrancher l'alimentation, retirer le fil de l'entrée Mode, et
rebrancher l'alimentation. A présent si une même carte est
maintenue devant le lecteur la lecture se fera toutes les deux
secondes environ.

7?? Fixation
a)
b)
c)

Effectuer le raccordement du lecteur
Tester le fonctionnement
Fixer le lecteur au mur en utilisant les vis et les chevilles
fournies.

5?? Led

8?? Précautions d'installation

La Led du lecteur est de type bicolore (rouge/vert). Lorsque le
lecteur est mis sous tension, elle est allumée Rouge+Vert, ce
qui donne une couleur orange. Elle peut être commandée par
le système distant pour s'allumer vert ou rouge, en ramenant
un contact 0V respectivement sur les entrées du bornier Vert
ou Rouge.

?
?

6?? Entrée « Mode »
Par défaut, lorsque cette entrée n'est pas connectée, le lecteur
temporise la lecture lorsqu'un même badge reste dans le
champ du lecteur. Dans ce cas de figure, le code du badge
n'est transmis que toutes les deux secondes. Cependant, dès
qu'un badge différent est présenté au lecteur, il est
immédiatement lu.

Code / Data 0

?
?

La tension de l'alimentation aux bornes du lecteur doit
être comprise entre 10.5 et 15 V
Eloigner autant que possible le lecteur des câbles de
transmission informatique ou d'origine de puissance
(secteur ou Haute Tension). Les perturbations qu'ils
peuvent engendrer peuvent varier en fonction de leur
puissance de rayonnement et de leur proximité des
lecteurs.
Distance à respecter entre deux lecteurs: plans parallèle :
30 cm - même plan : 40 cm - plan perpendiculaire : 25 cm
Si le lecteur est fixé sur une surface métallique il est
possible d'avoir une réduction de la distance de lecture.
Pour avoir le maximum de performance, il faut conserver
une distance d'au moins 7 cm de toute surface
métallique.

L'entrée mode permet, lorsqu'elle est raccordée, d'annuler
cette temporisation de lecture. Autrement dit, le lecteur va lire

© STId 2005 ? NI012A02 - Ed. 03/10/05
