Contrôle d'accès

RKLB57 BIOCLASS

Extrait Doc

13,56 MHz sans contact

bioCLASS RKLB57, RWKLB575 et BIO500
?

Lecteur de carte à puce sans contact et l'enrôleur autonome bioCLASS?
? 6180, 6181, 6188, 6190
w Sécurité accrue - Système d'authentification multi facteurs par un lecteur
de carte à puce, clavier et un module de vérification d'empreinte digitale
w Lecteur et enrôleur autonome - Une unité (l'enrôleur autonome) permet
de vérifier l'autorisation d'accès et d'enrôler les empreintes digitales
w Davantage de confidentialité - Les empreintes digitales sont enregistrées
sur la carte à puce iCLASS® ce qui permet de respecter les libertés
individuelles de l'utilisateur et de réduire les opérations de gestion d'une
base de données
w Compatibilité - Fonctionne avec les cartes à puce sans contact iCLASS
16K et 32K disponibles dans le monde entier chez plus de 40.000
revendeurs

Interopérabilité d'ACCES.
Basée sur la technologie de cartes à puce sans contact 13,56 MHz iCLASS, la gamme de
lecteurs bioCLASS? RKLB57 et RWKLB575 fournissent aux utilisateurs de nouvelles
options pour prendre en charge l'authentification multi-facteurs d'identité. Le lecteur
bioCLASS peut combiner la lecture de carte sans contact et la lecture d'empreinte
digitale, et peut également prendre en compte des codes PIN.
Caractérisés par l'authentification multi-facteurs, les lecteurs bioCLASS de HID
fournissent un degré de sécurité très élevé. Par l'enregistrement des empreintes digitales
uniquement sur la carte à puce, l'utilisateur bénéficie d'une sécurité accrue, d'une réaction
plus rapide, d'une gestion plus aisée, de coûts réduits pour le lecteur biométrique. Cette
façon de faire permet aussi de garantir le respect des libertés individuelles. Un choix entre
trois niveaux de sécurité est proposé : carte et empreinte digitale, carte et code PIN et
enfin carte- empreinte digitale et code PIN.*

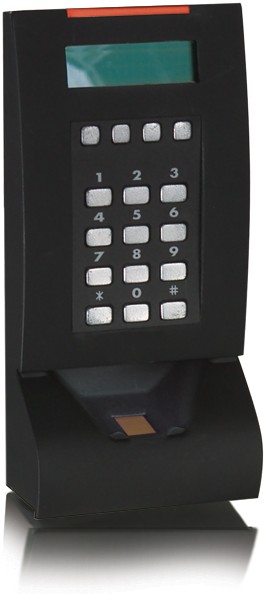

Le bioCLASS RKLB57 est un lecteur de carte à puce sans contact, à lecture uniquement,
équipé d'un clavier et d'un capteur biométrique qui permet de vérifier l'autorisation
d'accès et d'enrôler l'empreinte digitale.
w L e lecteur/enrôleur (6180BxR) peut être configuré comme lecteur/enrôleur, d'enrôleur
uniquement, ou de lecteur uniquement
w S ur site, il est possible de configurer la langue (choix parmi 9 langues), les droits
d'administration (droits d'enregistrement sur la carte ou dans le lecteur) et de choisir
l'emplacement où seront enregistrée les empreintes digitales
w L e lecteur/enrôleur est fourni accompagné d'un guide multilingue de démarrage rapide
et d'un CD comportant les instructions en anglais.
wD
 es clés spécifiques au site protègent l'accès aux données de la carte (Elite) ou les
empreintes digitales (Bio-Elite).
Le bioCLASS RWKLB575 est un lecteur permettant aussi d'écrire sur des cartes à puce
sans contact.Il est muni d'un clavier et d'un capteur biométrique pour la vérification de
l'identité.Il permet aussi de lire et d'écrire sur des cartes iCLASS en mode transparent
* La configuration du niveau de sécurité n'est pas dynamique. Configurable sur site ou configuration en usine par le biais d'une
carte de configuration.

Sécurité

Ecran graphique

Clavier

Fonctionnalités

Caractéristiques

Les clés d'authentification 64 bits garantissent une sécurité
importante. Pour pouvoir fonctionner, les lecteurs et les cartes
doivent disposer de clés correspondantes. Toutes les transmissions
de données RF entre la carte et le lecteur sont cryptées à l'aide
d'un algorithme sécurisé. La gestion des clés réduit le risque de
compromission des données ou de duplication de cartes.

Montage intérieur
Robuste, le boîtier en polycarbonate est conçu pour
fonctionner de façon fiable et résister au vandalisme.
(Veuillez remarquer que ces produits ne sont pas conçus
pour une utilisation à l'extérieur)
Enrôlement
Utilisation de l'une des deux méthodes pour enregistrer
l'empreinte digitale (et enrôlement du PIN si souhaité)
sur les cartes à puce iCLASS®. (1) L'enrôleur autonome
(6180BxR) autorise une configuration dynamique du type de
lecteur (lecteur/enrôleur, encodeur uniquement ou lecteur
uniquement). Les lecteurs avec fonction d'enrôlement
permettent d'enrôler des empreintes digitale (et des
PIN) sur les cartes à puce iCLASS. (2) CP575A iCLASS
Card Programmer est un logiciel de PC qui permet de
programmer sur site des carte d'accès ainsi que d'enrôler
des empreintes digitale et des codes PIN sur les cartes à
puce iCLASS.

L'écran graphique LCD rétro-éclairé présente une zone d'affichage de
60 x 18 mm et une résolution de 120 x 32. Il est configuré en usine
pour afficher des instructions destinées à l'utilisateur. Entièrement
personnalisable, l'écran affiche également une description de
la fonction des touches utilisateur. Une version multilingue est
disponible sur l'unité d'enrolement/vérification autonome (6180BxR).
Comporte 12 touches avec capuchon métallique. Marquage tactile
en relief de la 5ème touche pour les personnes malvoyantes. Signal
sonore configurable. Chiffres rétro-éclairés, au-dessus de chaque
touche. Eclairage configurable : soit toujours allumé, soit déclenché
par la lecture de carte, soit déclenché par une pression de touche.

RKLB57 / RWKLB575
Enrôleur autonome (lecteur/enrôleur)***
6180BxR (Wiegand)
Lecteur ****
6180BxT (Wiegand)
6188BxT (Clock-and-Data)

Référence de modèle

Lecteur à lecture/écriture *****
6181BxT (Wiegand et RS232)
6181Bx4 (Wiegand et Full-Duplex RS485)
6181BxU (Wiegand et USB)
6181BxB (Wiegand et UART)
Carte iCLASS : Jusqu'à 10,2 cm(4?)
Clé/Tag iCLASS : Jusqu'à 3,2 cm (1.25?)

Portée de lecture
Montage

La plaque de montage se fixe sur le boîtier US/EU/Adie, espacement (vertical ou horizontal) entre les trous de vis de 52 à 60 mm.
Le boîtier du lecteur (avec LCD/clavier) se verrouille sur la plaque de montage ; le module d'empreinte digitale est fixé au lecteur au moyen d'une vis.

Dimensions

(21,4 x 10,6 x 5,8 cm (8.43? x 4.17? x 2.28?)

Poids

(382 g. (13.5 oz.)

Alimentation

9-12 V CC, alimentation linéaire recommandée

* Conditions
d'alimentation requises

245 mA moyen, 299 mA max.

Température
de fonctionnement

0º C à 45º C (32º F à 113º F)

Humidité de fonctionnement

5% à 95% d'humidité relative sans condensation

Classe de protection

Aucune

Fréquence de transmission
Longueur de câble
Compatibilité de carte
Prise en charge de langue**
Homologations

13,56 MHz
Wiegand/Clock-and-Data : 150 m(500 ft) (22 AWG), RS232 : 15 m (50 ft), RS485 : 1220 m (4000 ft), USB : 4 m (16 ft), UART : 1 ft 0,30 m (1 ft)
iCLASS 15693 & 14443B ? lecture seule sur 16k bit (2k octets), 32k bit (4k octets); HID Application iCLASS 15693 & 14443B - lecture/écriture
(RWKLB575 seulement) sur 16k bit (2k octets), 32k bit (4k octets) ; Application Space
Anglais, Espagnol international, Portugais brésilien, Allemand, Italien, Français, Russe, Chinois (Mandarin), Coréen, Japonais
UL 294/cUL, FCC, IC (Canada), CE (EU), C-tick (Australie Nouvelle-Zélande), SRRC (Chine), MIC (Corée), NCC (Taiwan), MIC ( Japon), iDA
(Singapore), RoHS

Matière de boîtier

Polycarbonate UL94

Type du capteur
d'empreinte digitale
Garantie

Optique
Garantie contre les défauts de matériau et de finition pour un an. (Pour plus de détails, voir le contrat complet de garantie.)
* (RWKLB575) Ajouter 25 mA pour le module d'extension USB et 20 mA pour les autres modules
** La prise en charge de la langue inclut le texte d'écran et le document de démarrage rapide.
*** L'enrôleur autonome (lecteur/enrôleur) est configurable sur site en tant que lecteur/enrôleur, enrôleur seul
ou lecteur seul. La langue de l'écran LCD est aussi configurable sur site.
**** Les modèles de lecteurs d'ancienne génération prennent en charge une installation plus simple (aucun réglage
requis) et le Clock&Data. Pour un maximum de flexibilité, choisir l'enrôleur autonome
***** Une interface série uniquement supportée par RWKLB575 avec module d'extension.

© 2008 HID Global. Tous droits réservés. HID, le logo HID et iCLASS sont des
marques commerciales ou des marques déposées de HID Global aux Etats-Unis
et/ou dans d'autres pays. Toutes les autres marques commerciales, marques de
service, et noms de produits ou de services sont des marques commerciales de leurs
propriétaires respectifs. Rév. 08/2008

MKT-bioCLASS_REVB_DS-EN
